一、總則：

1. 1冷庫設計名義工況環境溫度為32℃，相對濕度為55%，冷卻水溫度為30℃。庫內溫度為每種類型的最低溫度。

1.2 環境溫度不高于40℃時，冷庫應能正常工作。

1.3 組裝后的冷庫，實測內容積應不小于公稱容積的98%。

1.4 電源: 380V，50HZ三相   電壓及頻率變化: 電壓變化 ±10% 頻率變化 ±5% 。

1.5 對有特殊使用要求的冷庫，用戶可與制造廠協商，并在相應的技術文件中作出補充規定。

1.6冷庫及機組的安裝必須由受過專門培訓的專業安裝人員來完成，其安裝附件的制

作和冷庫安裝應符合本規范要求和安全技術規定的一般原則，并應符合國家和地方政

府頒布的有關電氣、建筑、環境保護等法律法規、標準以及產品安裝說明書的要求

1.7所有材料必須符合國家標準，并持有合格證及技術監督局檢測報告。



表1.庫容分類

m3

庫 容 分 類	小    型	中    型	大    型
庫 容 范 圍	500	500~10000	>10000



表2.庫溫分類

℃

庫 溫 分 類		高    溫	中    溫	低    溫	凍    結
代       號		G	Z	D	J
庫溫范圍	冷凍、冷藏	–2~12	–10~–2	–20~–10	–30~–20







二、建筑環境

2.1 裝配庫地坪應干燥、平整、硬實、地表一般為混凝土。凹處用水泥砂漿找平。如若進車的冷庫，需冷庫范圍的地坪下降200-250mm，并做好找平工作后方可進行庫板敷設。

2.2如果裝在室外、用戶須搭設雨棚，保證庫體不受日曬雨淋。庫門應背開風向，并遠離污染源。地坪標高應高于周圍地面，以防雨天庫內進水。

2.3裝在室內時，室內凈高應高出庫頂板上表面至少半米。若機組置于庫頂，則房間凈高應高出庫頂板上表面1.5m

2.4要求在每個冷藏庫的下面留有排水地漏和冷凝水排放管，冷凍庫庫內不設排水地漏且冷凝水排放管 必須設在冷庫外；

2.5低溫庫要求鋪設地坪加熱絲，并且一備一用，并在地面鋪好加熱絲后，進行２mm左右的早坪保護，才可以鋪設地坪保溫層。如果冷庫所在樓層為最低層，低溫庫地坪可以不做加熱絲。



常見冷庫地坪處理辦法如下圖：











三、庫體和隔熱夾芯板

3.1聚氨脂保溫板質量標準符合JB/T6527-92《組合冷庫用隔熱夾芯板技術條件》，防火等級必須達到B1級。

高壓發泡聚氨脂100MM厚，偏心鉤連接，發泡密度≥40kg/m3，泡沫導熱系數λ≤0.018Kcal/m.h.℃，抗壓強度: ＞2.5Kg/cm2 ，吸水率: ＜0.2Kg/m2 ，自熄性: ＜3S (必須加入阻燃劑) ，尺寸穩定性 ＜±0.5% 。

1) 隔熱板的面板與隔熱材料的粘結強度>2.0Kg/cm 2。

2) 隔熱板的安裝結合面不允許有外露的硬質聚氨酯泡沫塑料。

3) 每塊隔熱板材料、鋼板及隔熱材料本身都必須是連續的整體材料, 不允許采用任何方式拼接, 也不允許采用發泡后的隔熱材料經切割后再與面板粘結, 而必須是直接在模具中的板面在壓力下發泡結合的制成品。

4) 允許在隔熱板的內部采取增強性措施來提高機械強度,但不允許降低隔熱效果或出現冷橋。

5) 隔熱板墻板與頂板, 墻板與地面, 墻板垂直相交處易于清潔。

6) 隔熱墻板與地面相接處，應有防止冷橋的措施。



3.2庫板的長度、寬度和厚度，可根據庫體安裝的需要選擇。

低溫冷凍庫全部外墻庫板≥100mm厚聚氨酯(常規可選10cm ，12cm或15cm厚的板塊) ；高溫冷藏庫全部外墻庫板≥100mm厚聚氨酯；

內墻體庫板≥100mm厚聚氨酯；

地坪≥厚0.6mm壓花鋁板；



3.3庫板安裝

1) 庫板之間的接縫結構都采取可靠的密封結構。

2) 墻板與地面結合處, 采取插入地面的結構時, 墻板的隔熱材料與地坪中的隔熱材料密切相接, 有可靠的密封防潮處理和防止冷橋的措施。

3) 組成庫體的隔熱板沿其高度方向隔熱板是整體的，不得在水平方向有中間接縫。

4) 結構柱處須用隔熱板整體包封，包封隔熱板與內墻板、底板、頂棚形成一體，防止冷橋效應。

5) 庫體頂棚的吊裝點與砼結構連接的吊點的結構采取措施減低“冷橋”效應。

6)庫板和庫板之間的接縫必須密封良好，兩庫板之間的拼接縫要求小于1.5mm，同時在結構上要求牢固可靠。庫體拼接完后，所有庫板接縫應涂連續均勻的密封膠。使用的密封材料應無毒、無嗅、耐低溫、耐老化，有良好的隔熱性和防潮性。

7)庫板間的密封材料（密封膠等）應在+45℃~－60℃內保持良好的密封性能。

8) 庫體配件：包含全部的中性硅膠、支架、角鋁等，均須符合食品衛生標準。

3.4庫門

1) 所有庫門都開閉靈活, 輕便, 無變形，門框及門的本身的密封接觸平面光滑、平整,保證使密封膠條能夠貼實門框周邊。

2)庫門按開啟方式可分為合頁門，手動平移門，電動平移門，垂直提升門。

3) 冷庫門厚度、面層和絕熱性能要求與庫板相同，門框及門的結構不應有冷橋

4)低溫庫的冷庫門框內埋設有電加熱裝置防結露和凍粘， 需采用安全電壓和電熱保護裝置。

5) 庫溫低于–10℃的冷間，庫門上應設風幕或門簾，以阻斷冷熱空氣的對流。

6冷庫門庫內外均能開啟，應裝有安全脫鎖裝置，低溫庫設安全呼叫報警裝置。

7) 冷庫庫門帶有門鎖，門鎖具有安全脫鎖功能。







四、制冷系統與冷卻系統

4.1冷庫的制冷設備性能參數和質量應符合相應標準的規定。設備應布局合理、緊湊。制冷系統和主要包含以下設備：

A.制冷壓縮機(最關鍵配件):一般情況下，小型冷庫建議選用全封閉壓縮機。中型冷庫、大型冷庫選用半封閉壓縮機。

B.蒸發器：一般情況下，高溫庫選用冷風機為蒸發器，其特點是降溫速度快，但易造成冷藏品的水分損耗；中、低溫冷庫選用蒸發排管為主，其特點是恒溫效果好，并能適時蓄冷。

1)膨脹閥已經在風機中裝好，現場只需調整溫包位置和其過熱度。

2)風機有低溫風機（帶融霜加熱器）和高溫風機（自然融霜）兩種。融霜加熱器是用除支吊頂風機蒸發器上結的霜，從而提高熱交換的效率。它是由融霜時間控制器控制。它終止方式是融霜限溫開關控制的溫度終止方式和融霜時間控制器控制的時間終止方式。

3)吊頂風機組件包括風機安裝板、螺栓、下水加熱絲等。

C.冷凝器：冷凝器有空氣冷卻、水冷卻和空氣與水結合的冷卻方式。空氣冷卻只限于在小型冷庫設備中應用，水冷卻的冷凝器則可用于所有形式的制冷系統。

4.2 制冷劑

制冷系統所用的制冷劑應符合系統的要求，安裝時需要對制冷系統加注制冷劑，

應按照產品說明和操作規范的要求進行,并進行制冷劑泄漏

檢驗。

4.3壓縮機安裝

1)半封或全封閉壓縮機都應安裝油分離器，并在油分內加住適量機油，蒸發溫度低于—15度時，應加裝氣液分離器并加裝適量冷凍機油。

2)壓縮機底座應安裝減震膠座。

3)機組的安裝要留有維修空間，便于觀察儀表和閥門的調節。

4)高壓表應安裝在儲液灌閥門三通處。

5)機組整體布局合理，顏色一致。各型號機組安裝結構應保持一致



4.4冷風機安裝

1) 冷風機的安裝位置要求遠離庫門，在墻的中間，安裝后的冷風機應保持水平；

2) 冷風機吊裝在頂板上，其固定必須用專用的尼龍螺拴(材質尼龍66)，以防冷橋形成； 3) 當用螺栓固定冷風機時，要求在頂板上部加裝長度大于100mm、厚度大于5mm的方木塊, 以增加 庫板承重面積，防止庫板凹陷變形，同時可以防冷橋形成；

4) 冷風機和背墻之間的距離為300～500mm，或按冷風機廠家提供的尺寸；

5) 冷風機風向不能倒轉，確保冷風機往外吹風；

6) 當冷庫化霜時風機電機必須斷開以防止融霜時將熱風吹入庫內；

7) 冷庫裝貨高度應低于冷風機底部至少30cm。

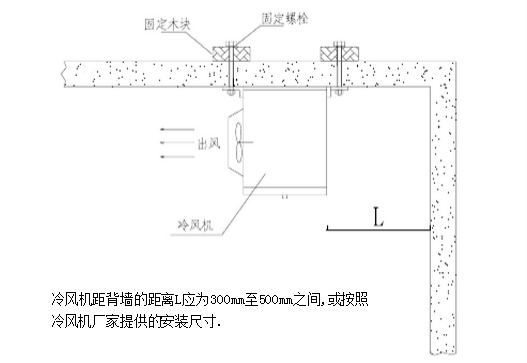

冷風機安裝示意圖如下：

4.5制冷管路安裝

1) 在安裝膨脹閥時，感溫包必須扎緊在水平回氣管上部，并保證與回氣管接觸良好，在回氣管外應 加以保溫，以防止感溫包受庫溫的影響；

2) 冷風機回氣管爬升出庫前在上升管底部都要安裝回油彎；

3) 冷藏加工間和冷藏庫或中溫柜共用一臺機組時，冷藏加工間回氣管路和其它冷藏庫或中溫柜管路 連接前必須加蒸發壓力調節閥；

4) 每個冷庫必須在回氣管和供液管路上各安裝獨立的球閥，以便于調試維修。



4.6 排水管安裝

1) 走在庫內的排水管路應盡量短；走在庫外的排 水管應走在冷庫背面或側面不顯眼處，以防碰撞及影響美觀；

 2) 冷風機的排水管通往冷庫外應有一定的坡度， 使融霜水順利地排出庫外；

 3) 工作溫度小于5℃的冷庫，其庫內排水管必須 加裝保溫管(壁厚大于25mm)；

4) 冷凍庫排水管必須安裝加熱絲；

5) 在庫外的連接管必須加裝排水存水彎，管內保 證一定的液封，以防止大量的庫外熱空氣進入冷庫內；

6) 為防止排水管臟堵，每個冷庫必須單獨設一個化霜水排水地漏(冷藏庫可設在庫內，冷凍庫必須設 置在室外)。





4.7制冷系統及管道、壓力表、閥門等應完好無損，排列整齊，安裝牢固。系統管道的連接及隔熱層應符合產品圖樣及技術文件的要求。

4.8制冷系統的安全保護應符合有關制冷設備安全規范的要求，各保護元器件應動作靈敏、安全、

可靠。

4.9在名義工況下，空庫降溫時間見表4。

表 4

單  間  庫  容 m3		降    溫    時    間 h
		G	Z	D	J
冷  凍 冷  藏	≤100	≤1.0	≤1.5	≤2.5	≤3.5
	>100~1000	≤3.0	≤3.5	≤4.5	≤5.0
	>1000	≤4.0	≤4.5	≤5.5	—
氣  調	500~1000			≤5.0
	>1000	≤5.0	≤5.5	≤6.0

五、控制系統

1．需由專業人員調試安裝。

2.須遵守機電設備安裝的通用規程。

3.選擇通風、干燥、太陽不得直射的環境。

4.不得靠近冷凝器或其它熱源。

5.盡量避開強磁場或其它干擾源。

6.機箱固定可采用膨脹螺釘進行安裝，也可采用掛靠的安裝方式。

7.嚴格按照接線端子圖連接有關線路。

8.傳感器應單獨布線，不應與其它強電控制線捆扎在一起。并安裝在距蒸發器背后20厘米左右且回風良好的位置。

9．電路系統必須5線制，沒有地線的要加裝地線，應保證電控箱殼體良好接地!

10.配電箱安裝水平垂直，環境照明良好，屋內干燥便于觀察與操作。

11．電器觸點壓緊電線接頭，電機主線接頭，應用線卡卡緊，必要時掛錫。

12.各設備連接要鋪設線管，并用卡子固定，PVC線管連接時用膠粘接，管口用膠布封纏

電線不應暴露在露天，以免長期日曬風吹線皮老化，發生短路漏電等現象。  線管安裝應美觀牢固



六、庫體附件

6.1 低溫冷庫（庫溫≤-5℃地面下須配置電熱防凍裝置及其溫度自動調控裝置，以有效防止庫板底面的凍結變形。

6.2庫內裝設防潮、防爆的熒光照明燈，能在-25℃條件下正常工作，燈罩應防潮、防腐、防酸、防堿。庫內燈光照明度應滿足貨物進出和取存的要求，地面照度＞200lux，電源為380V，需符合消防規范。

6.3冷庫內所有裝置、設備均應做防腐、防銹處理， 但必須保證涂層無毒、不污染食物、無異味、便于清潔、不易于滋生細菌，符合食品衛生要求。

6.4管線孔洞均須做密封、防潮和隔熱保溫處理，并使表面光整。

6.5 低溫冷庫應有壓力平衡裝置，以防止和消除溫度驟變時庫體過大的壓力差及其引起的庫體變形。

6.6冷庫外部沿過道處應設置防撞裝置。庫房內壁應根據貨物種類、包裝碼垛方式，確定是否設置防撞木圍板。冷庫川堂的兩邊及庫門的內、外兩側應設防撞裝置，冷庫其他部位可根據實際需要進行設置。防撞自庫腳向上的高度應不低于450 mm，外表面應有防撞安全標志，防撞安全標志應符合GB?2893的規定。 。

6.7溫顯儀要求安裝在庫門附近。

6.8在冷庫明顯位置應設防火標志，并配備防火設施。當冷庫庫體占地面積大于4000 m2時，應設防火隔斷

6.9小型庫應在機組電控箱上明顯位置設溫度顯示，禁止使用玻璃水銀溫度計。大、中型庫的溫度、濕度應采用集中監測。

七、冷庫調試

1. 冷庫制冷系統;

(1)系統檢漏。

(2)待試機。

(3)檢查所有接線排線是否正確，符合要求，檢查電源是否達標。

2．通電試機制冷系統 ;

冷庫安裝完制冷系統各部件正常運轉后，開機補充氟利昂至液浸滿為止，此時調整溫控設定值，終止溫度及溫差（4～5℃），并觀察溫度達終止溫度時低壓壓力值，設定低壓壓力保護值（低于停機值0.4～1.2 Kg/cm2，冷凍0.4，冷藏1.2 Kg/cm2）及壓差值（0.5 Kg/cm2），高壓保護值出廠時已設定在25 Kg/cm2，除非特殊情況不準變更，可人為調整壓力值，檢查高低壓是否能進行保護，并調整熱繼電器保護值為開機正常電流的2.5倍，也需手動測試其性能。

3．通電試機化霜系統 ;

化霜時檢查電熱絲是否正常工作，排水電熱絲是否正常發熱。

4．如遇到散熱器距主機或主機距蒸發器水平距離大于10M，高度大于5M的情況可適量補充冷凍油。

5．各種數據都設定調試好后，再重設開停機3次，檢查各部件是否能正常工作，此時可請客戶檢查并驗收。

6．冷庫安裝調試結束后，清理冷庫內外衛生，請客戶檢查驗收整個冷庫，簽字確認并移交。
